- 簡介： 該溫度變送器將溫度傳感元件（熱電阻）與信號轉換放大單元結合為一體，用來測量各種工藝過程中的 -200°C~500°C范圍內的液體、蒸汽以及其它氣體介質或固體表面的溫度
產品描述

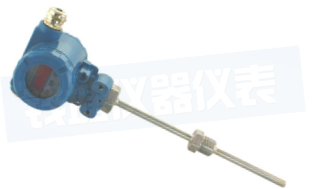

6588型溫度變送器將溫度傳感元件（熱電阻）與信號轉換放大單元結合為一體，用來測量各種工藝過程中的 -200°C~500°C范圍內的液體、蒸汽以及其它氣體介質或固體表面的溫度。它可以和顯示儀表、記錄儀表以及各種控制系統配套使用。它具有結構簡單安裝使用方便的特性。目前已經廣泛用于石化，冶金，電站等行業。
溫度變送器分普通型、隔爆型和數顯一體化三類。其中普通型和隔爆型可以選擇不同的內置溫度變送器模塊，以滿足用戶的不同需求。
工作原理
溫度變送器由溫度傳感器和信號轉換器組成，信號轉換器安裝在溫度傳感器的冷端接線盒內，溫度傳感器受溫度影響產生電阻或電勢效應，經轉換產生一個差動電壓信號。此信號經放大器放大，再經電壓、電流變換，輸出與量程相對應的4-20mA的電流信號。
產品特點
二線制傳送，信號轉換器供電的兩根導線同時也傳送輸出信號
輸出恒流信號（4-20mA）抗干擾能力強、遠傳性能好
信號轉換器用環氧樹脂封裝成模塊，具有抗震動、耐腐蝕、防潮濕等優點。可用于環境較差工況
熱電偶的毫伏信號經信號轉換器直接轉換成4-20mA電流輸出，用普通電纜線傳送信號，可省去價格昂貴的補償導線。
帶現場顯示的溫度變送器既可以輸出4-20mA電流信號，又能在測溫現場讀取數值，使用較為方便
高精度、抗干擾、長期溫度性能好、免維護、可遠傳（最遠可達1000米）
性能參數
|
量程范圍
|
-200~500℃
|
|||||||||||||||||
|
精確度
|
±0.25%（典型） ±0.5%（典型）
|
|||||||||||||||||
|
長期穩定性
|
±1.0%F.S/年
|
|||||||||||||||||
|
工作溫度
|
-40℃~85℃，帶顯示型-10°C~70°C
|
|||||||||||||||||
|
環境濕度
|
0-95%RH，不冷凝
|
|||||||||||||||||
|
供電電源
|
15~30VDC(本安型安全柵供電)
|
|||||||||||||||||
|
輸出信號
|
4~20mA
|
|||||||||||||||||
|
壓力接口
|
G1/4 & G1/2 & G3/8 或用戶自選
|
|||||||||||||||||
|
外殼材質
|
不銹鋼304
|
|||||||||||||||||
|
外殼防護等級
|
IP65
|
|||||||||||||||||
|
負載電阻
|
0~850Ω
|
|||||||||||||||||
|
環境溫度影響
|
0.25%/10°C
|
|||||||||||||||||
|
冷端補償誤差
|
0.5%/10°C
|
|||||||||||||||||
|
保護管材質
|
304不銹鋼 316L不銹鋼陶瓷或剛玉管
|
|||||||||||||||||
|
測量范圍
|
-100~0°C,-50～0°C, -50～50 °C; 0～50 °C; 0～80 °C; 0～100 °C; 0～120°C, 0～150°C,0～200°C,0～450°C,0～500°C或客戶任意指定量程
|
|||||||||||||||||
|
冷端補償誤差
|
0.5%/10°C
|
|||||||||||||||||
|
防爆標志
|
EX DII BT4
|
|||||||||||||||||
外形結構（單位：mm）
選型代碼
| 1 | 2 | 3 | 4 | 5 | 6 | ||||||
| 6588- | - | - | - | - | - |
| 供電電源 | ||||||||||||||||||
| 1 |
D1
|
20~30VDC | ||||||||||||||||
| 輸出信號 | ||||||||||||||||||
| 2 |
S1
|
4~20mA | ||||||||||||||||
| 接口螺紋(過程連接公制螺紋) | ||||||||||||||||||
|
J1
|
G1/2外螺紋 |
J4
|
M27×2外螺紋 | |||||||||||||||
|
J2
|
G1/4外螺紋 |
J5
|
M16×2外螺紋 | |||||||||||||||
| 3 |
J3
|
G3/8外螺紋 |
J6
|
活動法蘭型/固定法蘭型 | ||||||||||||||
| 插入深度（含螺紋或法蘭） | ||||||||||||||||||
| 4 |
L
|
表示實際插入深度 | ||||||||||||||||
| 探頭直徑 | ||||||||||||||||||
|
6
|
6mm(快速交貨) | |||||||||||||||||
|
8
|
8mm | |||||||||||||||||
| 5 |
X
|
客戶指定,下單前技術協商 | ||||||||||||||||
| OEM定制 | ||||||||||||||||||
|
/
|
無定制內容常規出貨 | |||||||||||||||||
|
A
|
無銘牌光版定制產品 | |||||||||||||||||
| 6 |
B
|
指定銘牌指定商標產品 | ||||||||||||||||
常用量程代碼表
| /1 |
-100~0°C,
|
/4
|
0～50 °C,
|
/7
|
0～120°C,
|
/10
|
0～450°C,
|
||||||||||
| /2 |
-50～0°C,
|
/5
|
0～80 °C,
|
/8
|
0～150°C
|
/11
|
0～500°C
|
||||||||||
| /3 |
-50～50 °C,
|
/6
|
0～100 °C,
|
/9
|
0～200°C,
|
/12
|
客戶任意指定量程
|
||||||||||
選型提示
1、選型時注意被測介質與接觸的產品部分相兼容
2、特殊要求如強震動、瞬間沖擊力、強電磁、射頻干擾，敬請與本公司說明，并在訂單中注明
