- 簡介： 該款數字型壓力變送控制器是一款集壓力測量、顯示、接點控制及變送輸出于一體的全數字化測控產品。可直接安裝于現場壓力測量點，即可用按鍵現場設定零點、滿度值、接點壓力、控制壓力
產品描述
1646型數字型壓力變送控制器是一款集壓力測量、顯示、接點控制及變送輸出于一體的全數字化測控產品。可直接安裝于現場壓力測量點，即可用按鍵現場設定零點、滿度值、接點壓力、控制壓力等多種參數。
產品特點
測量范圍廣，防爆殼體，全不銹鋼結構，壓力接口形式多樣，超亮度LED壓力顯示
最多可提供兩路繼電器或電子開關量，接點值和接點狀態任意設置，控制精卻可靠
本安防爆型產品符合國家防爆標準要求，取得了防爆合格證，防爆標志為ExiaⅡCT6
產品應用
對316L不銹鋼無腐蝕的氣體、液體壓力測量。
應用于石油、化工、冶金、電力、水文等工業過程現場
性能參數
|
量程范圍：
|
-0.1~0或0~0.01或0~100MPa | |||||||||||||||||
|
允許過載：
|
小于等于額定量程的1.5倍 | |||||||||||||||||
|
壓力類型：
|
表壓、絕壓、密封參考?jí)盒?/td> | |||||||||||||||||
|
精確度：
|
±0.25%（典型）±0.5%（最大） | |||||||||||||||||
|
長期穩定性:
|
±0.3%F.S/年 | |||||||||||||||||
|
零點溫度漂移:
|
±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa） | |||||||||||||||||
|
滿度溫度漂移:
|
±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa） | |||||||||||||||||
|
工作溫度:
|
-20℃~80℃ | |||||||||||||||||
|
貯存溫度:
|
-40℃~120℃ | |||||||||||||||||
|
供電電源:
|
24VDC | |||||||||||||||||
|
輸出信號:
|
4~20mA | 1~2路繼電器或電子開關量控制 | ||||||||||||||||
|
觸點壽命:
|
大于10萬次 | |||||||||||||||||
|
顯示范圍:
|
-1999~9999 | |||||||||||||||||
|
壓力接口:
|
卡箍式法蘭接口（φ50.4） | |||||||||||||||||
|
外殼材質:
|
304不銹鋼 | |||||||||||||||||
|
膜片材質:
|
316L不銹鋼 | |||||||||||||||||
|
O型密封圈:
|
氟橡膠 | |||||||||||||||||
|
電纜：
|
聚乙烯 | |||||||||||||||||
|
絕緣電阻：
|
100MΩ 100VDC | |||||||||||||||||
|
外殼防護等級：
|
IP65 | |||||||||||||||||

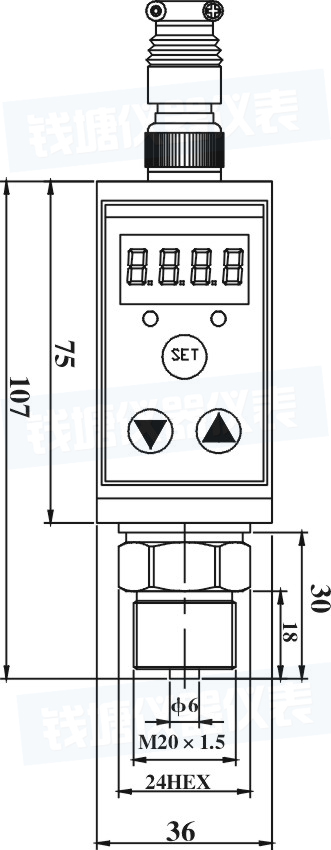

外形結構（單位：mm）
選型代碼
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |||||||
| 1646- | - | - | - | - | - | - |
| 外形結構 | |||||||||||||||||
| 1 |
4
|
方表盤鋁鑄殼體 | |||||||||||||||
| 量程范圍 '-0.1~0或0~0.01或0~100MPa（X:表示實際測量量程上線） | |||||||||||||||||
|
XK
|
（0-x）Kpa | ||||||||||||||||
| 2 |
XM
|
（0-x）Mpa | |||||||||||||||
| 供電電源 | |||||||||||||||||
| 3 |
D1
|
24VDC | |||||||||||||||
| 輸出信號 | |||||||||||||||||
| 4 |
S5
|
4~20mADC | |||||||||||||||
| 輸出功能 | |||||||||||||||||
|
F6
|
一組繼電器開關量 | ||||||||||||||||
|
F7
|
二組繼電器開關量 | ||||||||||||||||
|
F8
|
一組繼電器開關量 | ||||||||||||||||
| 5 |
F9
|
兩路電子開關量 | |||||||||||||||
| 螺紋接口 | |||||||||||||||||
|
J1
|
M20×1.5外螺紋 | ||||||||||||||||
|
J2
|
G1/2 外螺紋 | ||||||||||||||||
| 6 |
J5
|
其他特殊螺紋... | |||||||||||||||
| 壓力類型 | |||||||||||||||||
|
G
|
表壓(*常規選項） | ||||||||||||||||
|
A
|
絕壓 | ||||||||||||||||
| 7 |
S
|
密封參考?jí)?/td> | |||||||||||||||
